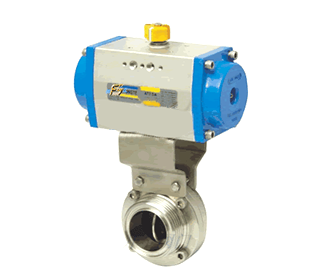

卫生级气动蝶阀 主要技术参数
|
公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
动作范围 |
0～90° |
|
允许压差△P |
小于公称压力(1.6MPa) |
|
泄漏量Q |
按GB/T4213－92，为Kv值的10-4 |
|
环境温度oC |
－20～60oC |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的±2% |
|
配用执行机构 |
GT、AT、AW系列单双作用气动执行器 |
|
控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
三、卫生级气动蝶阀 执行器技术参数
|
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、卫生级气动蝶阀 主要性能指标
|
公称通径 |
DN(mm) |
15～150 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用温度 |
≤80℃ |
|
适用介质 |
空气、水、蒸气、油品等 |
|
连接形式 |
快装式、卡箍式、外螺纹、焊接式 |
五、卫生级气动蝶阀 主要零件材料
|
零件名称 |
材料 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
六、卫生级气动蝶阀 产品选型
(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供卫生级气动蝶阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
