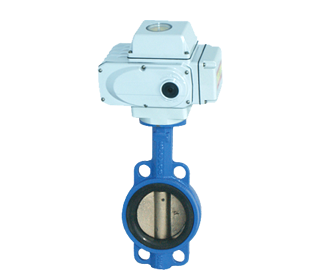

特点
1、对夹式电动蝶阀D971X-10采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、对夹式电动蝶阀D971X-10具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、对夹式电动蝶阀D971X-10结构独特，操作灵活，省力，方便
、电动执行器相关参数：
|
SP系列精小型电动执行机构技术参数 |
阀 体 参 数 |
|
电 源 |
AC110、220、380V/DC24 |
公称通径 |
DN50～1200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN0.6、1.0、1.6Mpa |
|
任选功能 |
开关型、无源触点型、阀位信号反馈型、智能调节型 |
阀轴材质 |
碳素钢、304/316/316L不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳素钢、合金钢、不锈钢 |
|
动作时间 |
9秒/15秒/30秒/60秒 |
阀板材质 |
球墨铸铁、碳素钢、合金钢、不锈钢 |
|
环境温度 |
-30°～80° |
阀座密封 |
橡胶等 |
|
手动操作 |
附带手柄操作 |
结构形式 |
中线对夹式 |
|
限 位 |
电气、机械二重限位 |
适用温度 |
≤120℃ |
|
防护等级 |
IP-67(防爆外壳:ExdⅡ BT4) |
适用介质 |
水、气、油品及弱腐蚀性流体 |
|
输入信号 |
输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V |
特 点 |
零泄漏、寿命长 |
三、D971X/D971F对夹式电动软密封蝶阀特点：
1、密封材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
2、整体烤漆、能有效地防止锈蚀且只要更换阀座密封材料，就可用于不同介质。
3、本产品具有双向密封效果，安装时不受介质流向的影响，也不受空间位置的影响，可任意安装。
四、D971X对夹式电动软密封蝶阀主要技术参数
|
公称通径DN(mm) |
50～1200 |
|
公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃，氟橡胶：-20℃～180℃ |
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性等流体介质 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
五、D971X对夹式电动软密封蝶阀主要零部件材料及制造标准：
|
零件名称 |
材料 |
制造标准 |
GB/T122387-89 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
结构长度标准 |
GB12221-89 |
|
阀轴 |
2Cr13 |
检验标准 |
GB/T13927-92 |
|
密封圈 |
丁腈耐油橡胶 |
|
|
|
填料 |
柔性石墨 |
|
|
六、D971F/D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸(单位：mm)
|
DN |
L |
H |
H1 |
L1 |
L2 |
0.6MPa |
1.0MPa |
1.6MPa |
|
D |
Z-Фd |
D |
Z-Фd |
D |
Z-Фd |
|
50 |
43 |
63 |
438 |
125 |
125 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
453 |
125 |
125 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
478 |
125 |
125 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
519 |
125 |
125 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
713 |
325 |
245 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
749 |
325 |
245 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
843 |
325 |
245 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
947 |
363 |
313 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
1013 |
363 |
313 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
1046 |
363 |
313 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
1135 |
363 |
313 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
1328 |
465 |
439 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
1226 |
546 |
481 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1394 |
556 |
546 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1534 |
556 |
546 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1159 |
556 |
546 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1748 |
706 |
617 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1805 |
706 |
632 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
2035 |
706 |
632 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 | |
