Professional valve manufacturer

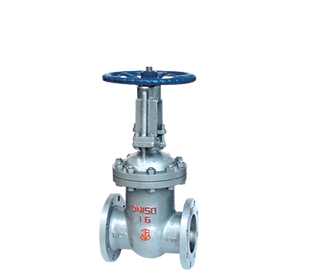

GB gate valve

性能规范 specifications
公称压力 Nominal pressure PN 1.6,2.5,4.0,6.5 Mpa
强度试验压力 Strength testing pressure PN 2.4,3.8,6.0,9.6
低压气密封试验压力 Seat testing pressure(low pressure) 0.6 Mpa
高压气密封试验压力 Seat testing pressure(high pressure 1.8,2.8,4.4,7.1
适用介质 Applicable medium Q11F-(16-64)C 水、油、气WATER,oil,Gas Q11F-(16-64)P 硝酸类 Nitric acid Q11F-(16-64)R醋酸类 Acetic acid
适用温度Applicable temperature (-40~180℃)

  主要零件材料 Materials of main parts
零件名称 Description of parts Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R
阀体 Body WCB ZG1Cr18Ni9TiCF8 ZG1Cr18Ni12Mo2TiCF8M
球体 Ball 1Cr18Ni9Ti304 1Cr18Ni9Ti304 1Cr18Ni12Mo2Ti316
阀杆 Stem 1Cr18Ni9Ti304 1Cr18Ni9Ti304 1Cr18Ni12Mo2Ti316
密封圈Sealring 聚四氟乙烯 Polyterafluoroethylene(PTFE)
填料 Packing 聚四氟乙烯 Polyterafluoroethylene(PTFE)

  主要外形尺寸 Main outer size
DN G D L H W
6 1/4″ 5 40 28 70
10 3/8″ 7 45 30 70
15 1/2″ 9 56 34 90
20 3/4″ 12 60 38 90
25 1″ 15 70 50 110
32 1¼″ 20 80 56 120
40 1½″ 25 85 60 130
50 2″ 32 100 65 140
65 2½″ 38 118 72 180
